Product
제품 소개
입승식 지게차
최소회전반경
국내 최초로 입승식지게차에 전륜구동 시스템을 적용하여 동급 최소 회전반경을 확보하였으며 협소한 작업 환경에서도 민첩한 기동성 발휘
강력한 퍼포먼스
국내 최초 EPS적용, 모터와 조향 휠의 연결 축이 없는 전자식 조향장치
탁월한 안전성
스티어링 휠 자동정렬
공통 특징
1. AC Curtis 컨트롤러
우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택
2. EPS(전자식 조향 기능)
국내 최초 모터와 조향 휠의 연결 축이 없는 전자식 조향장치
3. 스티어링 휠 자동정렬
국내 최초 Power On시 드라이브 휠이 주행방향으로 자동 정렬
4. 전자식 역토크 브레이크
레버 중립 시 브레이크 자동 작동 회생 및 제동 기능으로 배터리 사용 시간 연장
5. Anti-Roll Back
경사지에서 장비가 밀릴 경우, 모터를 역회전시켜 정지 상태 유지
6. 최소회전반경
국내 최초로 입승식지게차에 전륜구동 시스템을 적용하여 동급 최소 회전반경을 확보하였으며 협소한 작업 환경에서도 민첩한 기동성 발휘
시리즈별 소개
TSC
전륜구동 입승식 전동지게차
국내 최초 입승식 리치와 좌승식의 장점을 결합한 지게차
• 국내 모든 지게차 중 최소 회전반경 구현
• 전륜구동에 의한 등판능력 향상
• 좁은 공간은 물론 실내외에서도 탁월한 기동력 발휘
01
AC Curtis 컨트롤러
우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택
02
EPS (전자식 조향 기능)
국내 최초로 모터와 조향 필의 연결 축이 없는 전자식 조향장치 적용
03
스티어링 휠 자동정렬
국내 최초 Power On시 스티어링 휠이 주행방향으로 자동 정렬
04
전자식 역토크 브레이크
레버 중립 시 브레이크 자동 작동 회생 및 제동 기능으로 배터리 사용 시간연장
05
Anti-Roll Back
경사지에서 장비가 밀릴 경우, 모터를 역회전시켜 정지 상태 유지
06
자가진단 및 다기능 LCD모니터
장비 상태 및 장비 이상 시 에러코드 표시 주행속도 선택 (H, S, E Mode)
07
주전원 분리 없는 충전 방식
주 전원 분리 없이 충전 실시 충전 중주행기능자동차단
08
최소 회전반경
국내 최초로 입승식지게차에 전륜 구동 시스템을 적용하여 동급 최소 회전반경을 확보하였으며 협소한 작업환경에서도 민첩한 기동성 발휘
09
전륜구동 듀얼 드라이브 시스템
전륜구동 휠에 ø475X 178mm 쿠션타이어를 적용하여 실내는 물론 바닥 조건이 좋지 않은 실외에서도 주행성이 탁월
10
경광등
주행 시 경광등을 통해 안전사고 방지
외관도
상품스펙
모델 TSC13 TSC16 TSC18
1 작동형식 - 전륜구동 입승식
2 적재능력 kg 1300 1600 1800
3 하중중심 mm 500
4 자유인상높이 mm 1182(3단)
5 표준마스트 최대인상 높이 mm 3000 3000/4750(3단)
6 포크 길이 x 폭 x 두께 mm 900 X 100 X 35
7 포크 조정간격 mm 230~900
8 포크 경사각 전방/후방 deg 5°/ 7° 5°/ 7°, 3°/ 5°(3단)
9 차체제원 전장 mm 2601
10 전폭 mm 1118
11 마스트 높이(최고/최저) mm 4300/2182 4300/2182, 5750/2182(3단)
12 헤드가드높이(전고) mm 2260
13 주행 타이어 크기 mm ø457 x 178 R
14 스티어링 휠 크기 mm ø310 x 127 U / ø305 x 145 R
15 축간 거리 mm 1106
16 최소회전반경 mm 1420
17 직각적재통로폭 파렛트 1100 X 1100 mm 3157
18 파렛트 1000 X 1100 mm 3084
19 자중(배터리 포함) kg 3045 3220 3440
20 작업속도 주행(부하/무부하) km/h 10/10
21 상승(부하/무부하) mm/sec 390/490 380/490 340/490
22 하강(부하/무부하) mm/sec 550/400
23 등판능력(부하/무부하) %(deg) 15.0(8.5°)
24 주행모터 모터사양 Type 2.0KW / AC30V×2ea

제어방식 - MOSFET, Inverter
25 유압모터 모터사양 Type 12KW/AC 28V

제어방식 - MOSFET, Inverter
26 브레이크 서비스/파킹 - Counter Torque Brake/EM Brake
27 충전기 입력용량 - AC220V/380V, 3상(440V 선택사양)
28 배터리 전압/용량 V/Ah 48V/260Ah 48V/375Ah

중량 kg 473 573

※ 보증기간 2년 부품의 자세한 내용은 홈페이지 확인 바랍니다




01
3 단 마스트
최대인상 높이 4750mm
02
사이드 시프트
포크 위치 레버로 조작
03
포크포지셔너
포크 간격 레버로 조작
04
스티어링 휠 솔리드 타입
※ 타이어 패턴은 고지 없이 변경된 수 있습니다.
TSR
리치타입 입승식 전동지게차
가성비 최고 수준의 리치타입 전동지게차
• AC 컨트롤러, EPS(전자식 조향 장치)로 부드럽고 안정적인 주행
• 쿠션리치실린더 사용으로 리치 인/아웃 시 장비 충격 완화
01
AC Curtis 컨트롤러
우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택
02
EPS (전자식 조향 기능)
국내 최초로 모터와 조향 필의 연결 축이 없는 전자식 조향장치 적용
03
스티어링 휠 자동정렬
국내 최초 Power On시 스티어링 휠이 주행방향으로 자동 정렬
04
전자식 역토크 브레이크
레버 중립 시 브레이크 자동 작동 회생 및 제동 기능으로 배터리 사용 시간연장
05
Anti-Roll Back
경사지에서 장비가 밀릴 경우, 모터를 역회전시켜 정지 상태 유지
06
자가진단 및 다기능 LCD모니터
장비 상태 및 장비 이상 시 에러코드 표시 주행속도 선택 (H, S, E Mode)
07
쿠션리치실린더
리치 인/아웃 시 완충기능으로 장비 충격 완화
08
배터리 전동인출 / 증류수 보충 알림
마스트에 의한 배터리 인출 배터리 증류수 레벨을 감지하여 보충 필요 시 적색 램프로 보액시기를 알려줌
09
주전원 분리 없는 충전 방식
주 전원 분리 없이 충전 실시 충전 중주행기능자동차단
10
최소 회전반경
국내 최초로 입승식지게차에 전륜 구동 시스템을 적용하여 동급 최소 회전반경을 확보하였으며 협소한 작업환경에서도 민첩한 기동성 발휘
11
낮은 발판
좌승식 대비 신속한 승하차가 가능 타사 입승식 지게차보다 발판 높이가 50~60mm가 낮아 승하차시 운전자 피로도 최소화
12
경광등
주행 시 경광등을 통해 안전사고 방지
외관도

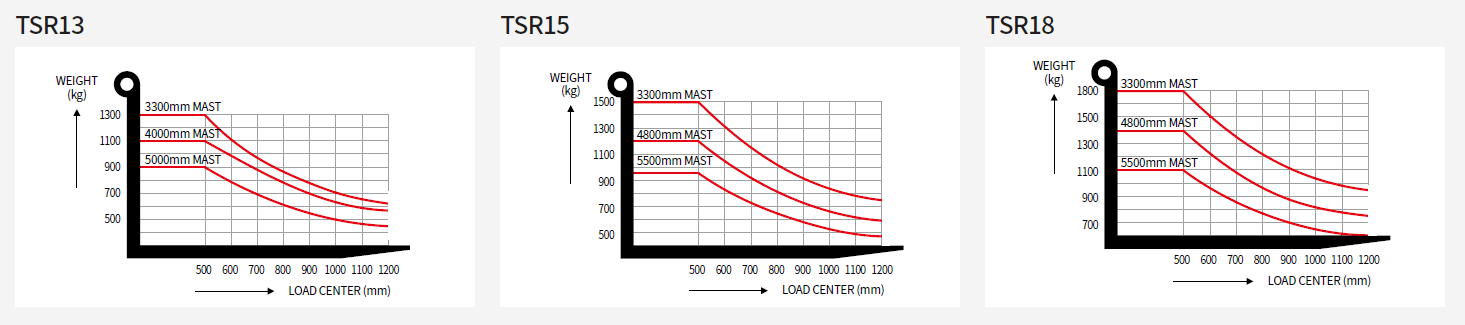

상품스펙
모델 TSR13 TSR15 TSR18
1 작동형식 - 리치입승식
2 적재능력 kg 1300 1500 1800
3 하중중심 mm 500
4 자유인상높이 mm 300 300 / 1177 (3단)
5 표준마스트 최대인상 높이 mm 3000 3000 / 4750 (3단)
6 포크 길이 × 폭 × 두께 mm 900 X 100 X 35
7 포크 조정간격 mm 220~710
8 포크경사각 전방/후방 deg 3°/ 5°
9 차체제원 전장 mm 2156 2289
10 전폭 mm 1100
11 마스트 높이(최고/최저) mm 3980/2027 5750 / 2177(3단)
12 헤드가드높이(전고) mm 2260
13 드라이브 휠 크기 mm ø260 x 127
14 로드 휠 크기 mm ø254 x 100
15 축간 거리 mm 1230 1330 1500
16 최소회전반경 mm 1476 1576 1738
17 직각적재통로폭 파렛트 1100 X 1100 mm 2763 2778 2909
18 파렛트 1000 X 1100 mm 2706 2727 2860
19 리치스트로크 mm 392 492 529
20 자중(배터리 포함) kg 2150 2290 2300
21 작업속도 주행(부하/무부하) km/h 8.2/9.6 8.5/10 8.5/10
22 상승(부하/무부하) mm/sec 160/280 220/310 180/310
23 하강(부하/무부하) mm/sec 500/330
24 등판능력(부하/무부하) %(deg) 10.5(6°)/17.6(10°) 19(10°)/27(15°) 14(8°)/27(15°)
25 주행모터 모터사양 Type 2.0kW/AC15V 3.2kW/AC15V

제어방식 - MOSFET, Inverter
26 유압모터 모터사양 Type 7.0kW/AC15V

제어방식 - MOSFET, Inverter
27 브레이크 서비스/파킹 - Counter Torque Brake/EM Brake
28 충전기 입력용량 - AC220V/380V, 3상(440V 선택사양)
29 배터리 전압/용량 V/Ah 24V/300Ah 24V/420Ah
32 중량 kg 240 330

※ 보증기간 2년 부품의 자세한 내용은 홈페이지 확인 바랍니다



01
3 단 마스트
최대인상 높이 4750mm
02
사이드 시프트
포크 위치 레버로 조작
03
포크포지셔너
포크 간격 레버로 조작
