Product
제품 소개
보행식 지게차
부드럽고 안정적인 주행
우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택
최상의 주행성능
AC Motor 채택 및 틸러해드 위치감지 기능으로 탁월한 퍼포먼스 발휘
안전 최우선 주의
작업자의 안전을 위한, 비상정지 시스템 및 코너주행시 자동 감속 기능
공통 특징
1. AC Curtis 컨트롤러
우수한 품질과 내구성이 검증된 최신형 AC Curtis 컨트롤러 채택
2. AC Motor
AC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감, 모터의 내구성이 뛰어남
3. 견고한 Mast Beam
1.5톤 지게차용 Beam 채택
4. 정확한 틸러해드 위치감지
근접센서 사용에 의한 정확한 틸러 헤드 위치 감지
5. 코너 주행시 자동 감속
급 코너 회전시(1,3 구간) 주행속도 1/2로 자동 감속
6. Anti-Roll Back
경사지에서 장비가 밀릴 경우, 모터를 역회전시켜 정지 상태 유지
시리즈별 소개
TWSR
리치타입 보행식 전동지게차
뛰어난 경제성과 부드러운 주행의 전동지게차
• AC Control System
• 진동과 소음이 없는 부드럽고 조용한 주행
• 소비전력이 낮은 고효율의 AC Curtis 컨트롤러 채택
• 소모성 부품이 없는 AC 모터로 유지비용이 저렴
• 회생 및 제동 기능으로 배터리 연속 사용 시간 증대
• 딥사이클 배터리 사용으로 경제적인 장비 운용 가능
• EPS 적용으로 편의성과 작업성 향상 (옵션)
01
AC Curtis 컨트롤러
뛰어난 방열성능 및 내구성 부드러운 출발 및 주행속도 미세 조정 가능 뛰어난 에너지 효율
02
AC Motor
AC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감 모터의 내구성이 뛰어남 브러쉬 소음이 없는 조용한 주행
03
스티어링 휠 자동정렬
국내 최초 Power On시 스티어링 휠이 주행방향으로 자동 정렬
04
견고한 Mast Beam
1.5톤 지게차용 Beam 채택
05
정확한 틸러헤드 위치감지
근접센서 사용에 의한 정확한 틸러 헤드 위치 감지
06
밸리 스위치 (적색 버튼)
• 전진 시 비상정지
• 작업자 끼임사고 시 비상 역구동
07
확트인 전방 시야
양 사이드에 실린더 배치
08
리치실린더 완충 기능
국내 최초 완충 기능 적용
09
동급 최대 자유인상 높이
• 동급 최대 높이 (320mm)
10
코너 주행 시 자동 감속
• 급코너 회전 시(1, 3구간) 주행속도 1/2로 자동 감속
11
비상 전원 차단 스위치
장비에 공급되는 모든 전원 동시 차단
12
Anti-Roll Back
경사지에서 장비가 밀릴 경우, 모터를 역회전시켜 정지 상태 유지
13
하강안전밸브 (럽처밸브)
유압라인 파손 시 라인을 차단하여 포크 급하강 방지
14
속도 조절 스위치
• 주행 속도 조절 가능
15
BDI
배터리 잔량 표기
16
경광등
작동 중 항상 켜짐 기능으로 안전사고 미연 방지
외관도

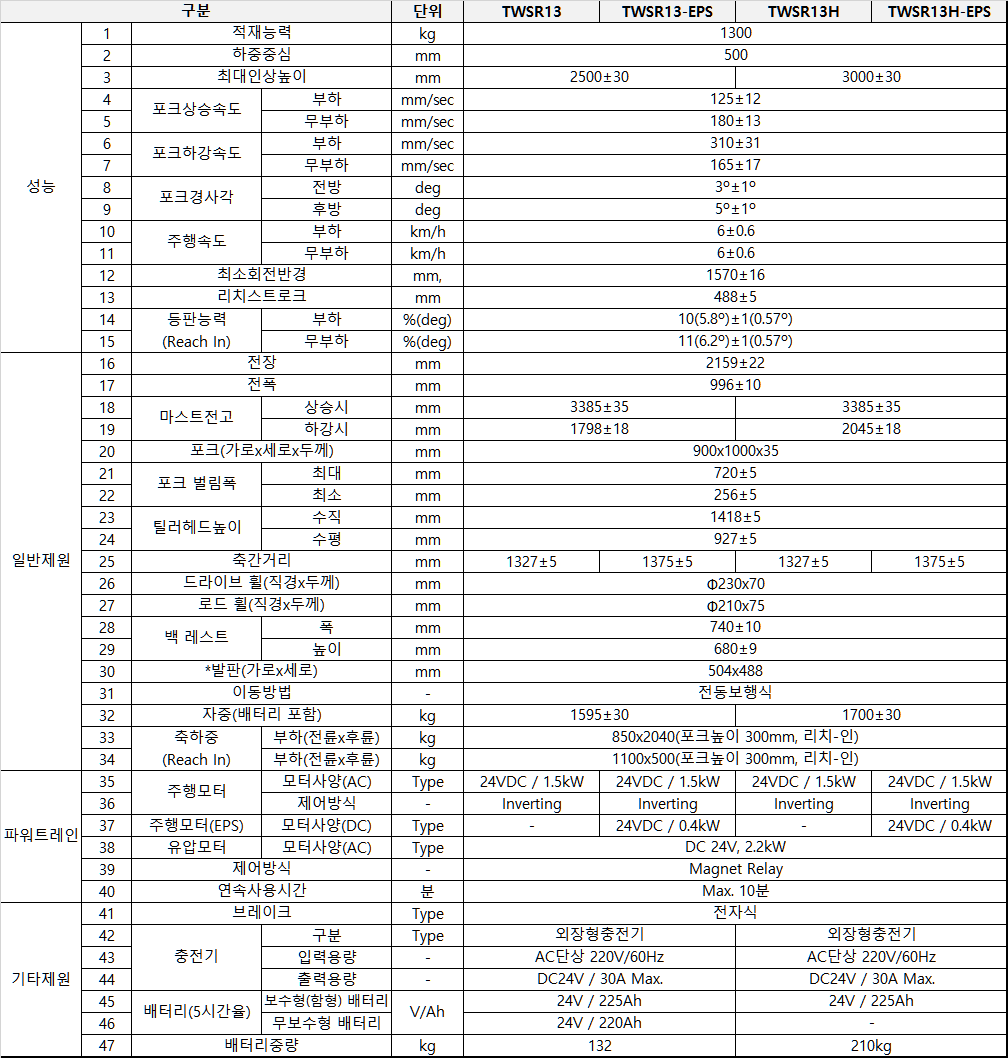

상품스펙


※ 발판(가로×세로) : 425×488mm

※ CE. S마크 인증모델은 상이할 수 있습니다


01
접이식 발판/안전가드 부착
02
사이드 쉬프트 장착
포크 길이 선택 : 1070/1200/1500(mm)
03
전자식 EPS 적용
EPS : Electric Power Steering
04
함형배터리 적용
넉넉한 사용시간 24V/225Ah, 5hr
TWSC
카운터밸런스타입 보행식 전동지게차
동급 최소 회전반경과 뛰어난 경제성의 전동지게차
• AC Control System
• 진동과 소음이 없는 부드럽고 조용한 주행
• 소비전력이 낮은 고효율의 AC Curtis 컨트롤러 채택
• 소모성 부품이 없는 AC 모터로 유지비용이 저렴
• 회생 제동 기능으로 배터리 연속 사용 시간 증대
• 딥사이클 배터리 사용으로 경제적인 장비 운영
• EPS 적용으로 편의성과 작업성 향상 (옵션)
01
AC Curtis 컨트롤러
뛰어난 방열성능 및 내구성 부드러운 출발 및 주행속도 미세 조정 가능 뛰어난 에너지 효율
02
AC Motor
AC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감
• 모터의 내구성이 뛰어남
• 브러쉬 소음이 없는 조용한 주행
03
견고한 Mast Beam
1.5톤 지게차용 Beam 채택
04
하강안전밸브 (럽처밸브)
유압라인 파손 시 라인을 차단하여 포크 급하강 방지
05
정확한 틸러헤드 위치감지
근접센서 사용에 의한 정확한 틸러 헤드 위치 감지
06
최소 회전반경
동급 최소 회전반경 (1250mm)
07
확트인 전방 시야
양 사이드에 실린더 배치
08
Anti-Roll Back
경사지에서 장비가 밀릴 경우, 모터를 역회전시켜 정지 상태 유지
09
밸리 스위치 (적색 버튼)
• 전진 시 비상정지
• 작업자 끼임사고 시 비상 역구동
10
코너 주행 시 자동 감속
• 급코너 회전 시(1, 3구간) 주행속도 1/2로 자동 감속
11
비상 전원 차단 스위치
장비에 공급되는 모든 전원 동시 차단
12
속도 조절 스위치
• 주행 속도 조절 가능
13
BDI
배터리 잔량 표기
14
경광등
작동 중 항상 켜짐 기능으로 안전사고 미연 방지
외관도
상품스펙

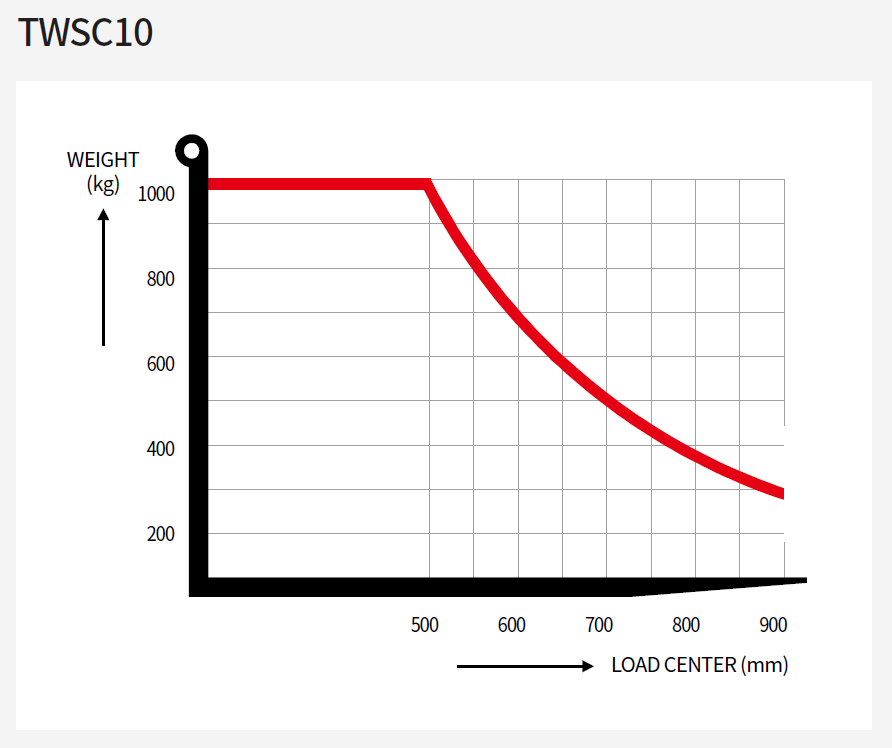

모델 TWSC10 TWSC10H TWSC10-EPS TWSC10H-EPS
1 적재 능력 kg 1000
2 하중 중심 mm 500
3 자유인상 높이 mm 15
4 최대인상 높이 mm 2500 3000 2500 3000
5 포크 상승 속도 부하/무부하 mm/sec 90 / 150 125 / 180
6 포크 하강 속도 부하/무부하 mm/sec 310 / 165
7 포크 경사각 전방 / 후방 deg 3˚ / 7˚
8 주행 속도 부하 / 무부하 km/h 5.2 / 5.2 6 / 6
9 등판능력 (Reach In) 부하 %(deg) 4(2.3°)
무부하 %(deg) 10(5.7°)
10 최소 회전 반경 mm 1250( * 1330)
11 직각적재 통로폭 파렛트 1100×1100 mm 2832(*2912)
12 파렛트 1100×1100 mm 2763(*2843)
13 전장 mm 2295( * 2379)
14 전폭 mm 944
15 마스트전고 상승시/하강시 mm 3400/1798 3900/2037 3400/1798 3900/2037
16 틸러헤드높이 수직/수평 mm 1414/963
17 포크 가로×세로×두께 mm 900×100×35
18 포크 벌림폭 최대/최소 mm 700 / 220
19 축간거리 1025
20 드라이브 휠/로드 휠 (직경×두께) Ø230×70/Ø210×75
21 백 레스트 폭/높이 754 / 900
22 자중 (배터리 포함) kg 1780 1865 1775 1875
23 주행 모터 모터사양 type 1.5kW / AC15V 1.7kW / AC15V
제어방식 - MOSFET, Inverter
24 유압 모터 모터사양 type DC 2.2kW
제어방식 - Magnetic Relay
25 충전기 구분 type 외장형충전기
입력용량 - AC 단상 220V / 60Hz
출력용량 - DC24V, 30A Max.
26 배터리 (5시간율) V/Ah 24V / 215Ah, 5Hr 24V / 225Ah, 5Hr 24V / 215Ah, 5Hr 24V / 225Ah, 5Hr
27 배터리 중량 kg 150 210 150 210

※ 발판(가로×세로) : 425×488mm

※ CE. S마크 인증모델은 상이할 수 있습니다



01
접이식 발판/안전가드 부착
02
사이드 쉬프트 장착
포크 길이 선택 : 1070/1200/1500(mm)
03
전자식 EPS 적용
EPS : Electric Power Steering
04
함형배터리 적용
넉넉한 사용시간 24V/225Ah, 5hr
FWR
리치타입 보행식 전동지게차
뛰어난 경제성과 부드러운 주행의 전동지게차
• AC Control System
• 진동과 소음이 없는 부드럽고 조용한 주행
• 소비전력이 낮은 고효율의 AC Curtis 컨트롤러 채택
• 소모성 부품이 없는 AC 모터로 유지비용이 저렴
• EPS 적용으로 편의성과 작업성 향상
01
AC Curtis 컨트롤러
뛰어난 방열성능 및 내구성 부드러운 출발 및 주행속도 미세 조정 가능 뛰어난 에너지 효율
02
AC Motor
AC모터는 브러쉬가 없는 구조로 브러쉬 교체비용 절감
• 모터의 내구성이 뛰어남
• 브러쉬 소음이 없는 조용한 주행
03
전자식 EPS 적용
EPS : Electric Power Steering
04
스티어링 휠 자동정렬
국내 최초 Power On시 스티어링 휠이 주행방향으로 자동 정렬
05
코너 주행 시 자동 감속
급코너 회전 시 주행속도 자동 감속
06
밸리 스위치 (적색 버튼)
• 전진 시 비상정지
• 작업자 끼임사고 시 비상 역구동
07
확트인 전방 시야
전방시야 확보로 안전성 및 작업성 향상
08
비상 전원 차단 스위치
장비에 공급되는 모든 전원 동시 차단
09
BDI
배터리 잔량 표기
10
경광등
작동 중 항상 켜짐 기능으로 안전사고 미연 방지
11
24V 270Ah 함형 배터리 적용
넉넉한 사용시간
외관도
상품스펙


모델FWR1200FWR1500
1적재 능력kg12501500
2하중 중심mm500500
3주행속도부하 / 무부하km/h6.8 / 76.8 / 7
4최대인상 높이mm25002500
5리치스트로크mm430520
6자유인상 높이mm옵션 N/A옵션 N/A
7포크 경사각(전방 / 후방)deg3º / 6º3º / 6º
8포크 상승 속도(부하 / 무부하)mm/sec130/160130/160
9포크 하강 속도(부하 / 무부하)mm/sec4545
10등판능력 (Reach In)부하%(deg)6%10%
무부하%(deg)6%10%
11최소 회전 반경mm16501750
12직각적재 통로폭파렛트 800 x 1200mm26502750
13전장mm21502250
14전폭mm990990
15마스트전고상승시 / 하강시mm3300/18203500/1880
16틸러헤드높이수직 / 수평mm1160/14601160/1460
17포크가로×세로×두께mm1070 X 100 X 351070 X 100 X 35
18포크 벌림폭최대 / 최소mm680 X 220680 X 220
19드라이브 휠/로드 휠 (직경×두께)mmΦ250x70/Φ210x85Φ250x70/Φ210x85
20백 레스트폭 / 높이mmN/AN/A
21자중 (배터리 포함)kg18002140
22주행 모터모터사양type1.2KW / AC1.2KW / AC
제어방식-MOSFETMOSFET
23유압 모터모터사양typeDC 2.2kWDC 2.2kW
24충전기구분type외장형충전기외장형충전기
입력용량-AC단상 AC단상
출력용량-DC24V, 30A Max.DC24V, 30A Max.
25배터리 (5시간율)V/Ah24V/270Ah24V/270Ah
26배터리중량kg260260
