형식 | 표준 휠베이스 | 롱 휠베이스 | |||||||||
모델 | FB10-9 | FB15-9 | FB18-9 | FB20-9 | FB25-9 | FB20-9LB | FB25-9LB | ||||

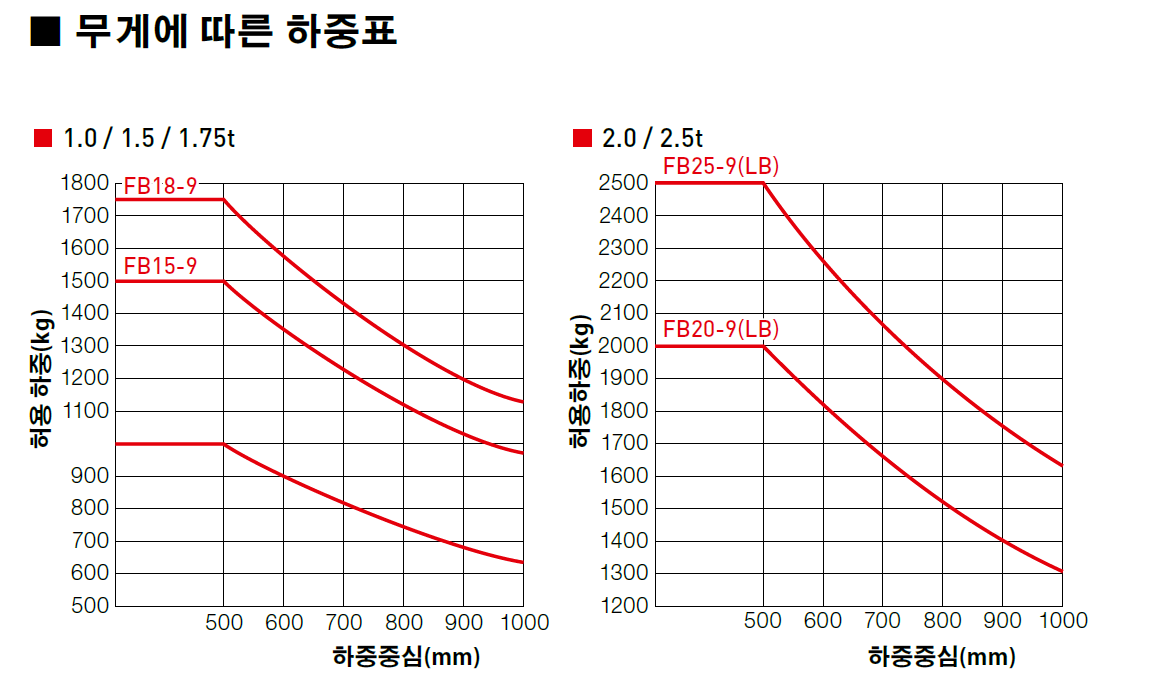

성능 | 최대하중 | kg | 1000 | 1500 | 1750 | 2000 | 2500 | 2000 | 2500 | ||
무게중심 | mm | 500 | |||||||||
최대 인상 높이 | mm | ① | 3000 | ||||||||
마스트 경사각(전경각/후경각) | degree | ② / ③ | 7/11 | ||||||||
포크 상승 속도(부하시/무부하시) | mm/s | 395/540 | 350/540 | 330/540 | 290/470 | 260/470 | 290/470 | 260/470 | |||
자유 인상 높이 | mm | ④ | 115 | 140 | |||||||
주행 속도(부하시/무부하시) | km/h | 14.0/16.0 | 13.5/15.5 | 14.0/16.0 | |||||||
회전반경 | mm | ⑤ | 1850 | 1880 | 2030 | 2080 | 2215 | ||||
지게차 치수 및 중량 | 전장 | mm | ⑥ | 2080 | 2120 | 2305 | 2345 | 2465 | |||
자체 너비 | mm | ⑦ | 1100 | 1115 | 1155 | ||||||
오버헤드가드 높이 | mm | ⑧ | 2110 | ||||||||
마스트 높이, 포크 하강 | mm | ⑨ | 1990 | 1995 | |||||||
전체 높이, 포크 상승 | mm | ⑩ | 4055 | ||||||||
포크 사이즈 | mm | ⑪ | 35*100*1070 | 40*122*1070 | |||||||
전면 오버행 | mm | ⑫ | 395 | 445 | |||||||
축간거리 | mm | ⑬ | 1410 | 1520 | 1680 | ||||||
포크 스프레드 | mm | ⑭ | 240-920 | 260-995 | |||||||
접지면(전륜/후륜) | mm | 930/900 | 925/900 | 955*965 | |||||||
지상고 | 축거 중심 기준 | mm | 110 | ||||||||
청 중량(배터리 제외) | kg | 2060 | 2190 | 2420 | 2895 | 3270 | 2965 | ||||
기타 | 배터리(48 V) | 용량(5시간)* | Ah/5hr | 370 | 415 | 510 | 656 | 725 | |||
모터 | 주행모터 | kW | 7 | 8.5 | |||||||
유압모터 | kW | 9.5 | 11.5 | ||||||||
파워스티어링 | kW | 1.5 | |||||||||
충전기 | 충전방법 | 자동 고정 충전기 | |||||||||
용량(5시간)* | kW | 6.5 | 8.1 | 10.7 | |||||||
파워 스티어링 | 전동 유압식 파워스티어링 | ||||||||||
주행/하역 컨트롤 | AC 인버터 컨트롤 | ||||||||||
전륜 | 6.00-9 10PR | 21×8-9 14PR | 21×8-9 16PR | ||||||||
후륜 | 5.00-8 8PR | 18×7-8 14PR |
